铸锭用耐火材料

一、钢包

钢包是耐火材料的一大用户。钢包耐火材料受下列破坏因素的影响。

（一）使用条件

（1）在1530~1700℃的温度下，受到钢水和渣的热和化学作用。

（2）钢包装满以及卸空时，被急剧的加热和冷却，温差为800~1350℃。

（3）装入时，受到一般熔化的金属和渣流的机械冲击和磨损作用。

（4）钢水和渣的流体动力学作用。

钢包衬损坏决定于灌进钢水时期，钢包内钢水进入时间和数量，渣成分和渣层厚度。一般灌进钢水时期钢水在包内停留30~150min之间波动，而渣层厚度达到300mm。

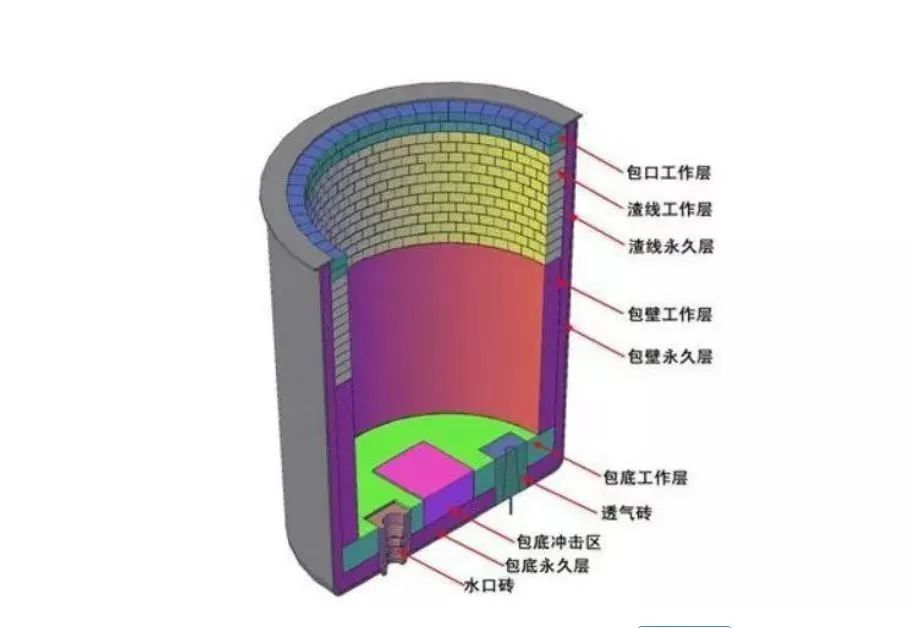

（二）内衬构筑方法及耐火材料

像砌筑小块制品（钢包砖）的钢包一样，用各种成分的浇注料整体浇注。钢包砌砖实行螺旋状和阶梯形砌筑。300t钢包下部砌体厚度200mm，而上部90mm❶。过去钢包砖通常用黏土砖砌筑，砖的寿命主要取决于使用条件。钢包砖的单位消耗，在浇注平炉和转炉钢时约为 6kg/t，而电炉钢约为 11kg/t，说明内衬寿命与浇的钢类型有关系。

❶ 砌体厚度是不能随意增大的，因为包的重心位置与耐火材料内衬厚度有关系。

统计确定钢包砖内衬寿命和侵蚀厚度，与钢包中渣量和它的化学成分有下列关系：

式中，y为内衬寿命（包数）；δ为渣层厚度， mm；A₁₅₀₀为 1500℃下侵蚀厚度， mm。在一定条件下得出的公式，而其他条件下的内衬侵蚀，只能说明品质的特性。
